Wichtige technische Zusatzinformationen.
Stand Dezember 2020.
Technische Änderungen vorbehalten.
1) Gesamtmaß: Die Breite und die Höhe des Fensters bezieht sich immer auf die Außenabmessung des Fensterrahmens ohne Zusätze wie Verbreiterungen, Leisten, Kopplungen oder Aufbaurollläden.
Abbildung mit Aufbaurollläden: Ein Beispiel

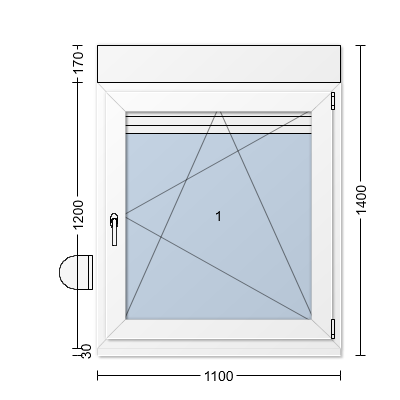

Einflügeliges Fenster:
- 1100 mm = Fensterbreite (Rahmenaußenmaß)
- 1200 mm = Fensterhöhe (Rahmenaußenmaß)
- 170 mm = Kastenhöhe (Rollladenkasten). Es gibt verschiedene Kastenhöhen.
- 30 mm = Fensterbankanschlussprofil (FBA). Ist nur 30 mm zur Verfügung.
- 1 400 mm = Gesamtmaß (Fensterhöhe mit Kastenhöhe und FBA)
Rollladenkasten: im System „Opoterm“ 170mm, 210mm und 240mm.

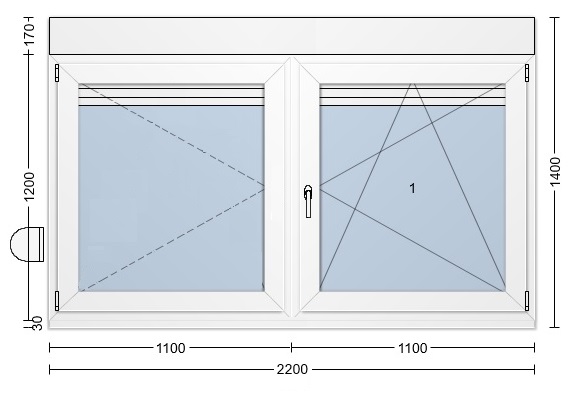

Zweiflügeliges Fenster:
- 2200 mm = Fensterbreite (Rahmenaußenmaß)
- 1100mm/1100mm Aufteilung der Flügelbreite ( Messen wir immer bis zur Mitte des festen Pfosten oder des Stulps! )
- 1200 mm = Fensterhöhe (Rahmenaußenmaß)
- 170 mm = Kastenhöhe (Rollladenkasten). Es gibt verschiedene Kastenhöhen.
- 30 mm = Fensterbankanschlussprofil (FBA). Ist nur 30 mm zur Verfügung.
- 1400 mm = Gesamtmaß (Fensterhöhe mit Kastenhöhe und FBA)
Rollladenkasten: im System „Opoterm“ 170mm, 210mm und 240mm.
BITTE BEACHTEN :
Bei Doppelfenstern ist neben der Breite auch die Aufteilung wichtig. Die Aufteilungsbreite wird von der Außenkante des Rahmens bis zur Mitte des festen oder beweglichen Pfostens (Stulps) gemessen.
Im Konfigurator konfigurieren Sie das Rahmenaussenmass des Fensters (ohne Kasten, ohne FBA, ohne Verbreiterungen) und bei den Rollläden das Außenmaß des Rollladens.
Abbildung mit Vorbaurollläden (Außen und Unterputz): Ein Beispiel
Unterputz:

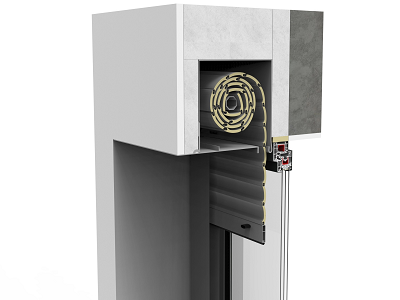

Der Rollladenkasten aus Aluminium kann an der Gebäudewand in einer entsprechend vorbereiteten Nische im Fenstersturz oder an der Fensterverbreiterung montiert werden. Er wird nach dem Einbau der Fenster und vor der Gebäudedämmung installiert. Es ist notwendig, ihn von außen zu überbauen.
In diesem System sind folgende Kasten zur Verfügung: 137mm, 150mm, 165mm, 180mm und 205mm.
Vorbau:
| ROLOSWINGSTANDARD | ROLOSWING VIERTELRUND | ROLOSWING HALBRUND |
 |
 |
 |
| Kasten: | Kasten: | Kasten: |
| 137mm | 137mm | 137mm |
| 150mm | 150mm | 150mm |
| 165mm | 165mm | 165mm |
| 180mm | 180mm | 180mm |
| 205mm | 205mm |
Vorbaurollläden | Roloswing Standard

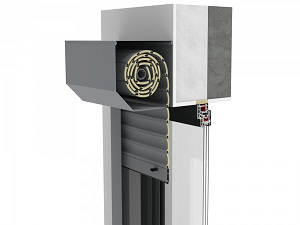

Der klassische, schräge Rollladenkasten wird an der Fassade oder in einer Fensternische montiert. Der aus Aluminium gefertigte Kasten ist von außen sichtbar. Der Zugang zur Revisionsklappe befindet sich auf der Vorderseite des Rollladenkastens.
Vorbaurollläden | Roloswing Viertelrund

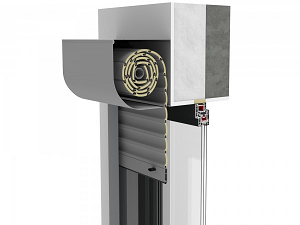

Der zu einem Viertel runde Kasten wird an der Fassade oder in der Fensternische montiert. Der aus Aluminium gefertigte Kasten ist von außen sichtbar. Der Zugang zur Revisionsklappe befindet sich auf der Vorderseite des Rollladenkastens.
Vorbaurollläden | Roloswing Halbrund

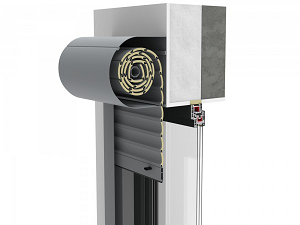

Der halbrunde Kasten wird an der Fassade oder in der Fensternische montiert. Der aus Aluminium gefertigte Kasten ist von außen sichtbar. Der Zugang zur Revisionsklappe befindet sich auf der Vorderseite des Rollladenkastens.
Sollten Sie Änderungswünsche oder Zweifel an der Korrektheit Ihrer Bestellung haben, kontaktieren Sie uns bitte schnellstmöglich per E-Mail oder / und Telefon!
Vor Eingang Ihrer Zahlung sind Änderungen noch problemlos möglich.
2) Fensterbankanschlussprofil (FBA)
FBA ist 30 mm hoch.

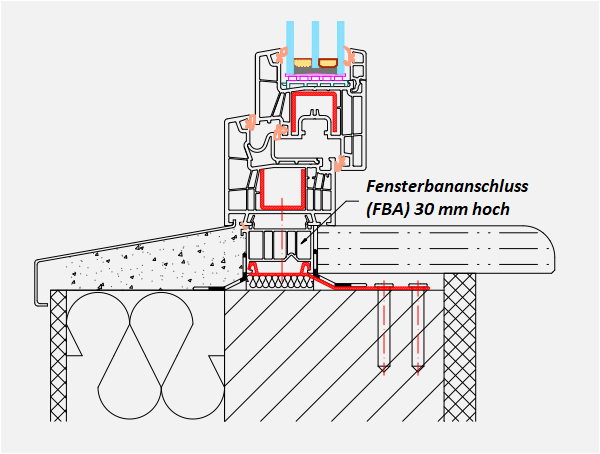

Das Fensterbankanschlussprofil 30 mm dient der Montage von Innen- und Außenfensterbank. Im Regelfall befinden sich im Außenbereich Aluminium- Außenfensterbänke. Innen können Fensterbänke jeglicher Materialart verwendet werden.
Bitte beachten Sie beim Bestellmaß der Fenster, dass das Profil FBA mit einer Höhe von 30 mm der sichtbaren Fensterhöhe NICHT hinzu addiert werden kann, um die korrekte Bestellhöhe zu erlangen.
3) Griffsitz:
Beachten Sie, dass der Griffsitz nicht mittig ist. Die Griffe sitzen im vertikalen Bezug zum Flügel nicht mittig. Dies resultiert aus genormten Industrierastermaßen der Fensterbeschläge, wie es bei industriell gefertigten Fenstern üblich ist. Bitte beachten Sie: Es kann bei gekoppelten oder direkt benachbarten Elementen zu Unterschieden der Griffsitzhöhen kommen, wenn diese unterschiedliche Flügelrahmenhöhen besitzen.

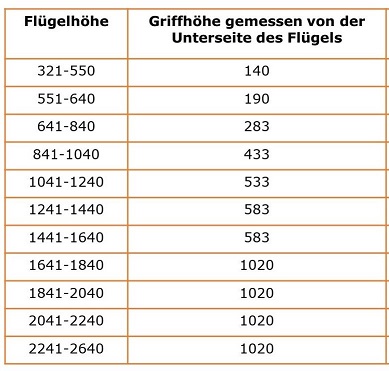

Griffsitzhöhe bei Kunststofffenstern:
